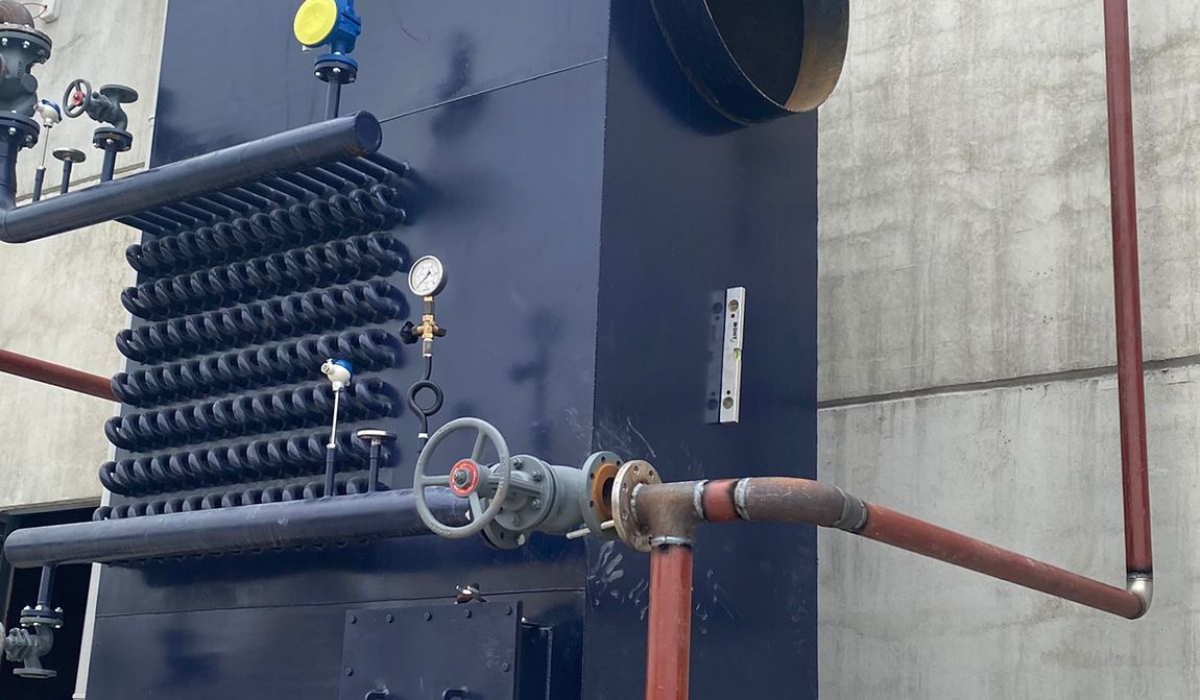

Ekonomizer Sistemleri

Ekonomizer Nedir?

Bir kazandan bacaya verilmek üzere çıkan duman gazları genellikle kazan çalışma rejimi sıcaklığından 40°C ile 80°C daha yüksek olmaktadır. Kazan çalışma sıcaklığı ve buna bağlı olarak kazan duman gazı çıkış sıcaklığı yükseldikçe, duman gazları vasıtasıyla çevreye atılan enerji miktarı da artmaktadır. Bacadan atılan bu atık ısının bir kısmının geri kazanılması, kazan veya sistem verimini yükselterek yakıt tasarrufu sağlayacaktır. Ekonomizerler, ısı, buhar veya güç üretim tesislerinde kazanlardan çıkarak bacaya verilen duman gazları üzerinde bulunan ısının bir bölümünü, bünyelerinde sirküle eden suya aktarmak suretiyle, geri kazanmak amacıyla kullanılırlar. Geri kazanılan bu ısı, kazan besleme suyuna verilebileceği gibi, tesiste ısıtma, banyo, yıkama, vb. amaçlar için kullanılacak suya da verilebilir. Geri kazanılacak ısının hava veya bir gaza aktarılması söz konusu olduğunda ise hava ısıtıcılar kullanılır. Kazan duman gazı çıkış sıcaklığı, kazanın çalışma rejimine, kazanın bünyesel verimine, kazan-brülör uyumuna ve yakıt cinsine bağlı olarak belli bir büyüklükte olur. Ekonomizer gaz çıkış sıcaklığını ise, kullanılan yakıtın cinsi ve ısının aktarılacağı akışkanın çalışma koşulları belirler.

Bir ekonomizerde geri kazanılabilecek ısının büyüklüğü, kazan duman gazı çıkış sıcaklığına bağlı olduğu gibi duman gazının ekonomizerden çıkış sıcaklığına da bağlıdır. Ekonomizere giren ve çıkan duman gazları sıcaklıkları farkı ne denli büyük olursa geri kazanılan ısı, dolayısıyla verim artışı da o denli büyük olur. Ancak korozyona sebep olabilecek asit gazlarının yoğunlaşmasını önlemek için atık gazların sıcaklıklarının belli bir derecenin altına indirilemeyeceği göz önüne alınmalıdır. Bir ekonomizerde, doğalgaz ve benzeri gaz yakıtlı kazanlarda 140°C, motorin, fuel oil ve kömür yakıtlı kazanlarda 220°C ve daha büyük duman gazı sıcaklıklarından ekonomik olarak yararlanmak olanaklıdır. Bir duman gazı ısı geri kazanım sisteminde ulaşılabilecek baca gazı sıcaklığının minimum seviyesi, kullanılan yakıtın cinsine bağlıdır. Ekonomizer gaz çıkış sıcaklığı, fuel oil yakıtlı kazanlarda 180ºC, motorin yakıtlı kazanlarda 150ºC, doğal gaz ve LPG yakıtlı kazanlarda 110ºC’ye kadar düşürülebilir.

Isı, buhar veya güç üretim tesislerinde ekonomizer kullanılmasıyla sağlanacak yararlar şunlardır; Kazan duman gazı çıkış sıcaklığı ve yakıt cinsine bağlı olarak kazan veya tesis veriminde % 3 ile % 7 arasında verim artışı sağlanır. Sağlanan verim artışına bağlı olarak, aynı kapasite için daha az yakıt harcanması veya aynı miktarda yakıt harcanması için daha fazla ısı üretimi gerçekleşir. Kazanılan ısının kazan besleme suyuna verilmesi halinde, kazanın maksimum yüklerde dahi zorlanmadan çalışması, değişik yüklere daha iyi bir şekilde uyum sağlaması ve kazan veriminin değişik yüklerde nispeten yüksek ve sabit kalması sağlanır. Optimal kapasitesinin üzerinde çalışan veya yapısı itibarıyla düşük verimli olan kazanlara ekonomizer ilavesi ile kazan kapasitesi ve verimi optimum düzeylere çıkarılabilir. Ekonomizer uygulama alanları, oldukça çeşitlidir. Önemli olan, sistemden geri kazanılan ısının, sistemin çalışma süresi boyunca kullanılmasıdır.

Ekonomizer Uygulama Alanları

Buhar Kazanlarında
Kazan besleme suyunun ön ısıtılmasında,
Taze kazan besleme suyunun ısıtılmasında, degazör ısı ihtiyacının karşılanmasında,
Tesiste herhangi bir amaçla kullanılan sıcak suyun ısıtılmasında,
Tesiste herhangi bir mahallin ısıtılması amacıyla kullanılan kalorifer sistemi suyunun ısıtılmasında veya ısı takviyesinde.

Kaynar Su Kazanlarında

Tesisat dönüş suyunun ön ısıtılmasında,
Taze sistem besleme suyunun ısıtılmasında, degazör ısı ihtiyacının karşılanmasında,
Tesiste herhangi bir amaçla kullanılan sıcak suyun ısıtılmasında,
Tesiste herhangi bir mahallin ısıtılması amacıyla kullanılan kalorifer sistemi suyunun ısıtılmasında veya ısı takviyesinde.

Kızgın Yağ Kazanlarında

Tesiste herhangi bir amaçla kullanılan sıcak suyun ısıtılmasında,
Tesiste herhangi bir mahallin ısıtılması amacıyla kullanılan kalorifer sistemi suyunun ısıtılmasında veya ısı takviyesinde.
Tesiste ihtiyaç duyulacak 2-4 atü gibi düşük basınç ve kapasiteli buhar ihtiyacının sağlanmasında.
Bugüne kadar uyguladığımız veya önerdiğimiz ekonomiler sistemlerinde, sürekli çalışan tesislerde geri kazanılan ısının bedelinin yapılacak ekonomizer sistemi yatırımını 4 ile 6 ay arasında amorti ettiği görülmüştür.
